Voor toepassingen waar hoge gevoeligheid en nauwkeurigheid vereist zijn, biedt A.H. Systems een complete set H-Field (magnetisch veld) antennes. Deze antennes vormen een compact en efficiënt alternatief voor traditionele loopantenne-opstellingen.
Elke H-veld antenne bestaat uit een ferrietstaaf met een rondom gewikkelde spoel en een bijpassende eenheid (AK-HFR). Het ferrietmateriaal concentreert het magnetische component van het RF-signaal in de spoel, waardoor een fysiek kleine antenne een aanzienlijk groter effectief oppervlak krijgt. Maar ook de gevoeligheid ligt veel hoger dan bij een spoel zonder ferriet, zoals bij traditionele loopantennes.
De set dekt het volledige meetbereik van 100 Hz tot 30 MHz en is geschikt voor MIL-STD, VDE en TEMPEST-tests, waarbij betrouwbare en herhaalbare metingen cruciaal zijn. Een batterijgevoede voorversterker breidt de functionaliteit uit en werkt met alle H-Field antennes.

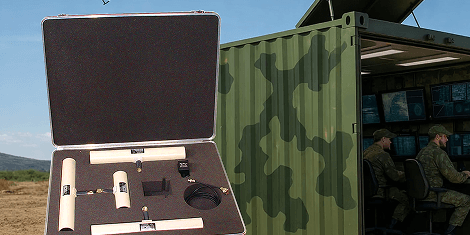

De antenne kit bestaat uit:
- Koffer
- Versterker EHA-50B, 100 Hz – 30 MHz
- Staafantenne 100 Hz – 100 KHz
- Staafantenne 20 kHz – 2 MHz
- Staafantenne 1 MHz – 10 MHz
- Staafantenne 5 MHz – 30 MHz
- 3 meter BNC(M) naar N(m) kabel
Alle antennes worden individueel gekalibreerd; kalibratiegegevens en certificaat zijn inbegrepen. De set wordt geleverd met drie jaar garantie.
