RF-schakelen en signaalniveaus bij geautomatiseerde RF-tests

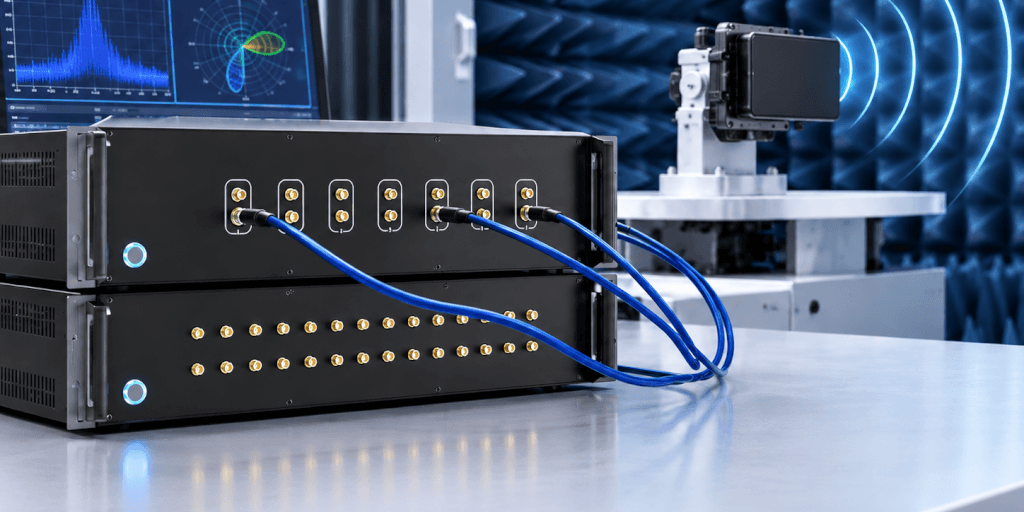

Bij geautomatiseerde RF-tests moeten signalen tussen meetapparatuur en het te testen systeem vaak worden geschakeld en in niveau worden ingesteld. Bij meerdere meetpaden kan dit leiden tot een complexe opstelling met veel losse componenten. Switch- en attenuatorboxen combineren deze functies in één 19-inch behuizing.
De nieuwe modellen van Ranatec zijn:
- RF2035 – 12x individueel regelbare attenuatorkanalen, 100 MHz–8 GHz, 1 dB stappen en tot 96 dB verzwakking.
- RF2036 – 8 individueel regelbare attenuatorkanalen, 100 MHz–8 GHz, 1 dB stappen en tot 96 dB verzwakking.
- RF2037 – 4x SP6T- en twee terminated SPDT-switches, DC–26,5 GHz, maximaal 46 dBm.
- RF2038 – 6x elektromechanische SPDT-switches, DC–6 GHz, maximaal 53 dBm en <0,3 dB invoegverlies bij 6 GHz.
De switchboxen zijn via een webinterface of API te bedienen. De attenuatorboxen zijn bedoeld voor het instellen van RF-vermogensniveaus bij onder meer zender-, ontvanger- en systeemtests.
De producten zijn inzetbaar voor onder meer MIMO, WLAN, Bluetooth, productietests en conformiteitstests. Ranatec levert daarnaast RF-switches, attenuators, filters en afgeschermde testopstellingen.
